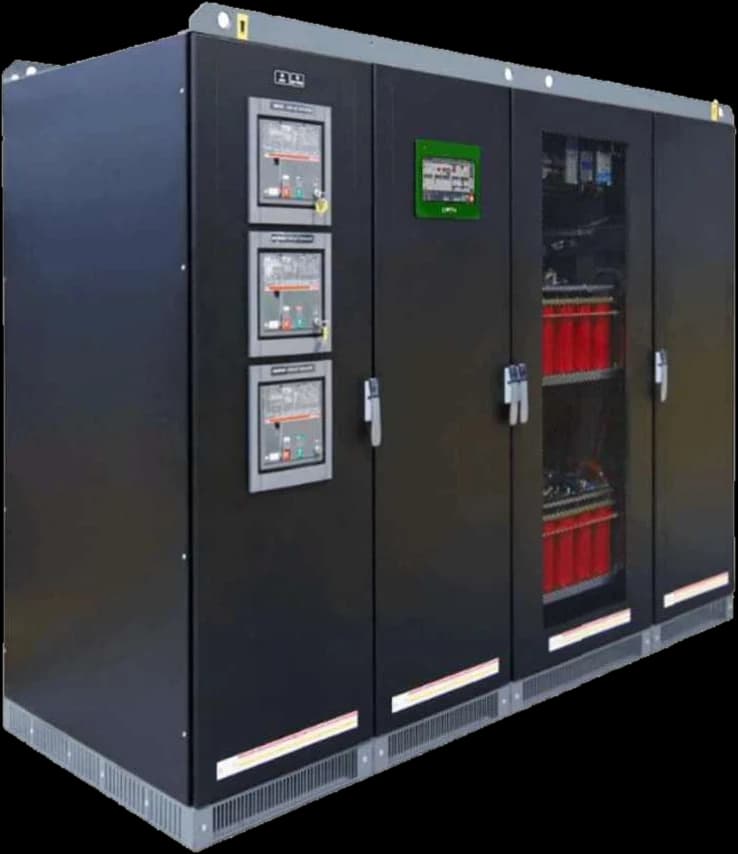

ICO-M: Kompensator Mikroprzerwań
Ochrona oparta na superkondensatorach, która w czasie poniżej 5 ms przejmuje zasilanie, gdy zaniknie sieć, i podtrzymuje pełne obciążenie do 1 sekundy, dzięki czemu krytyczne procesy pracują dalej.
Zero przestojów z powodu mikroprzerwań. Bez akumulatorów.
Dlaczego mikroprzerwy tak dużo kosztują
Mikroprzerwa trwa zwykle 300–500 ms, czyli tyle, ile potrzebują przekaźniki zabezpieczeniowe w sieci średniego i wysokiego napięcia, by otworzyć i ponownie zamknąć linię. To krótko, ale wystarczy, by:
Większość zdarzeń powstaje w sieci przesyłowej wysokiego napięcia (ok. 120 kV), a nie w Twojej instalacji. Wymiana aparatury na obiekcie ich nie usunie: trzeba je kompensować.
Jak działa ICO-M
Normalna praca
Obciążenie jest zasilane bezpośrednio z sieci przez łącznik statyczny. ICO-M jest praktycznie niezauważalny (sprawność powyżej 99%) i utrzymuje superkondensatory naładowane w trybie czuwania.
Mikroprzerwa
W czasie poniżej 5 ms ultraszybki łącznik statyczny odłącza obciążenie od sieci, a stopień IGBT zasila je czystym, stabilizowanym napięciem trójfazowym 400 V z superkondensatorów.
Powrót sieci
Gdy napięcie wraca do zakresu tolerancji, łącznik się zamyka, obciążenie wraca na sieć, a superkondensatory ładują się przed kolejnym zdarzeniem.
Jak długo ICO-M podtrzymuje obciążenie
| Zapad napięcia | Dostarczana moc | Czas kompensacji |
|---|---|---|
| 400 V → 0 V | 100% | 1,0 s |
| 400 V → 200 V | 50% | 2,5 s |
| 400 V → 320 V | 20% | 7,0 s |
Wartości orientacyjne dla urządzenia dobranego do obciążenia. Urządzenie z zapasem mocy ponad chronione obciążenie kompensuje dłużej, a czas można dostosować.
ICO-M czy UPS?
| ICO-M (superkondensatory) | UPS (akumulatory litowe) | |
|---|---|---|
| Magazynowanie energii | Superkondensatory grafenowe, półprzewodnikowe, bez reakcji chemicznej | Akumulatory litowe, elektrochemiczne |
| Czas podtrzymania | Do 1 s przy pełnym obciążeniu, zaprojektowany na mikroprzerwy | Od minut do godzin, zaprojektowany na długie awarie |
| Żywotność | 500 000 cykli, ok. 20 lat | Ok. 5 lat do wymiany akumulatorów |
| Konserwacja | Minimalna, bez wymiany akumulatorów | Okresowa wymiana akumulatorów |
| Zajmowane miejsce | Kompaktowa szafa, bez akumulatorowni | Akumulatorownia z wymaganiami ochrony przeciwpożarowej |
| Sprawność | Powyżej 99% w normalnej pracy | Niższa z powodu ciągłej podwójnej konwersji |
| Bezpieczeństwo | Brak ryzyka niekontrolowanego wzrostu temperatury | Wymagania dotyczące zarządzania temperaturą i ochrony ppoż. |
ICO-M nie zastępuje UPS-a tam, gdzie potrzeba kilku minut podtrzymania. W wielu zakładach oba urządzenia pracują razem: ICO-M przejmuje częste krótkie zdarzenia i oszczędza akumulatory UPS-a, który odpowiada za długie awarie.
Zakład przetwórstwa pomidorów, Włochy
Jeden z największych włoskich przetwórców pomidorów pracuje od lipca do października w trybie 24/7. Mikroprzerwy uszkadzały elektronikę w strefach sterylnych, powodując przestoje i straty produktu: ponad 10 zdarzeń w sezonie 2024.
Od 6 lipca 2025 strefę sterylną (ok. 420 kVA) chroni jedno urządzenie ICO-M500.
Gdzie ICO-M robi różnicę
Chronimy krytyczny proces, a nie cały zakład. Dobór ICO-M do tego zakresu utrzymuje inwestycję na rozsądnym poziomie.
Żywność i napoje
Linie sterylne i rozlew aseptyczny nie tolerują ponownego uruchomienia; utracona partia lub zmiana to bardzo duży koszt.
Tworzywa sztuczne
Falowniki i napędy często psują się przy zapadach, a ponowny rozruch wytłaczarki to godziny zmarnowanego materiału.
Metale i szkło
Piece, nagrzewnice indukcyjne i napędy: krótki postój oznacza wadę jakościową lub uszkodzony wsad.
Lotnictwo i produkcja precyzyjna
Integralność i identyfikowalność procesu: nawet bardzo krótki spadek może zniszczyć partię.
Ochrona zdrowia
Diagnostyka obrazowa (MRI, CT, angiografia), laboratoria, sterylizatory i automatyka apteczna.
Centra danych
Uzupełnienie UPS-a przy bardzo krótkich zdarzeniach, na które nie powinien zużywać akumulatorów.
Specyfikacja Techniczna
Najważniejsze dane
- 400 V, 3P + N, 50 Hz; zakres napięcia wejściowego ±15%
- Kompensuje zapady (0–90%) i wzrosty napięcia (110–130%)
- Wyjście podczas kompensacji: dokładność napięcia <1%, THD <3%, odpowiednie dla obciążeń nieliniowych
- Dopuszczalna asymetria obciążenia 100%; wyłączniki wejściowy, wyjściowy i obejściowy w standardzie
- Ekran dotykowy 10 cali i RS485 Modbus RTU; każde zdarzenie jest rejestrowane
- Temperatura pracy 0–40 °C; konfigurowany i testowany w fabryce Icopower we Włoszech
Modele
| Model | Moc znamionowa | Szafa (S × G × W) |
|---|---|---|
| ICO-M500 | 500 kVA | 2000 × 800 × 2200 mm |
| ICO-M1000 | 1000 kVA | 3000 × 800 × 2200 mm |
| ICO-M1500 | 1500 kVA | 4000 × 1000 × 2200 mm |
Moce pośrednie są dostępne na zamówienie, a powyżej 1,5 MVA można łączyć kilka urządzeń równolegle.
ICO-M: najczęstsze pytania
Czy ICO-M zastępuje nasz UPS?
Niekoniecznie. ICO-M rozwiązuje problem zdarzeń napięciowych krótszych niż sekunda, które zdarzają się kilka razy w miesiącu. Przy długich awariach lub obciążeniach IT, które potrzebują kilku minut podtrzymania, UPS nadal jest potrzebny. Wiele zakładów korzysta z obu.
Czy jedno ICO-M może chronić cały zakład?
Zwykle nie i nie jest to właściwe podejście. Razem z Tobą wskazujemy krytyczny proces, na przykład strefę sterylną, linię wytłaczania lub pracownię diagnostyki obrazowej, i chronimy tylko ten zakres. Dzięki temu moc i cena pozostają rozsądne.
Skąd wiadomo, czy mamy mikroprzerwy?
Operatorzy sieci dystrybucyjnych są zwykle zobowiązani udostępnić wykaz zdarzeń z ich czasem trwania i napięciem resztkowym. Jeśli takiego wykazu nie ma, można zainstalować specjalny analizator mikroprzerw.
Na czym polega instalacja?
ICO-M jest dostarczany przetestowany fabrycznie i podłączany między główną rozdzielnicą nn a chronionymi odbiorami. Prace na obiekcie obejmują okablowanie, włączenie do rozdzielnicy i uruchomienie. Temperatura w pomieszczeniu musi mieścić się w zakresie 0–40 °C; w ciepłych pomieszczeniach zwykle montuje się klimatyzator typu split.
